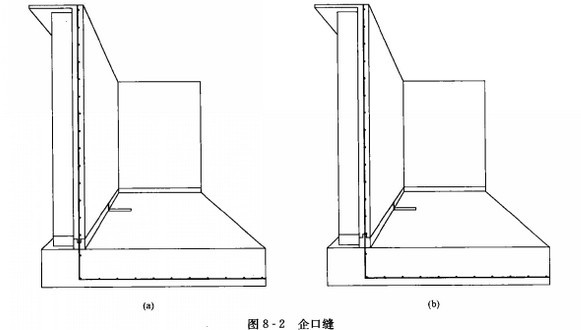

施工縫是混凝土澆筑時，由于技術或施工組織上的原因，不能一次連續澆筑成型時，在預先選定的臨時終止位置預留的連接面或后澆帶。污水處理廠構筑物施工時常將底板和200300mm高的墻體同時澆筑，在墻體上留置施工縫。施工縫有平口縫、企口縫(圖8—2)和金屬板止水縫三種型式。平口縫施工比較簡單，但應認真處理混凝土結合面；企口縫有凹縫、凸縫、V形縫、階形縫等幾種。
止水金屬板是工程中常用的防水材料，可用鋼板、銅板、合金板等材料制成，其中止水鋼板（圖8—3）常用于鋼筋混凝土工程的水平施工縫，在防止水平施工縫的滲漏中起著至關重要的作用。
平口縫、企口縫、金屬板止水縫均可改變滲透路徑、延長滲透路線，其中金屬板止水縫效果最顯著。在滲漏水可能含有腐蝕成分的施工環境中，止水金屬板能起到一定抗腐蝕作用。
一、分類
常用止水鋼板按開口高度分為250mm（厚2.5mm）、300mm（厚3mm）、400mm（厚3mm）三種。當水工構筑物處的地下水位或設計運行水位高于底板頂面8m時，施工縫處應設置高度不小于200mm，厚度不小于3mm的止水鋼板。
二、質量控制
（1）止水鋼板的規格、尺寸、形狀必須符合設計及規范要求，安裝時邊緣必須指向池內。若平置倒扣（即開口向下）使用止水鋼板，則可能在止水鋼板下形成氣泡空洞，無法達到防水目的，此時可考慮將止水鋼板開口向上。
（2）止水鋼板板面應平整，表面鐵銹、油污應清除干凈，不得有砂眼、釘孔。止水鋼板在伸縮縫中的部分應涂刷防銹和防腐涂料。
（3）止水鋼板可用咬接或搭接連接，搭接長度不得小于20ram，咬接或搭接都必須雙面焊接。由于轉角部位的焊接難度較大，下料時應認真衡量構筑物尺寸，避免將止水鋼板接頭放在陰陽角部位。止水鋼板焊接完成后，可用油滲法檢驗焊接質量，油滲試驗結束后，應將油污清除干凈。止水鋼板的焊縫應均勻，不得有夾渣、咬邊、燒穿等現象。鋼板止水帶在安裝前應盡量接長，以減少就位后的焊接工作，如圖8—4所示。鋼板止水帶就位后的焊接為立焊，焊接難度較大，應安排熟練焊工進行操作，并應加強跟蹤檢查。
（4）止水鋼板中部應焊短鋼筋支撐，以固定止水鋼板的位置。支撐不應突出墻體內、外鋼筋，以防沿鋼筋形成滲水通路。支撐鋼筋一般1000mm左右設置一個，且應高低交替布置。
